发泡混凝土的配合比设计是一个多目标、多变量优化的过程，目前国内并没有像普通混凝土那样统一的、固定的配合比表格。其设计主要遵循以下核心规范、设计原则和关键控制参数。

　　主要依据的规范包括：

　　《泡沫混凝土应用技术规程》JGJ/T 341-2014(行业核心标准)

　　《屋面工程技术规范》GB 50345-2012(涉及屋面保温层应用)

　　《建筑地面设计规范》GB 50037-2013(涉及地面垫层应用)

　　一、 配合比设计的核心目标与原则

　　配合比设计必须首先明确工程对发泡混凝土的 “性能要求” ，主要包括：

　　干密度等级(如 A05. A07. 对应干密度 ≤ 500kg/m³， ≤ 700kg/m³)：这是首要控制指标，直接影响保温性能和成本。

　　抗压强度等级(如 C0.5. C2.0. 对应抗压强度 ≥ 0.5MPa， ≥ 2.0MPa)：与密度密切相关。

　　导热系数：保温工程的关键指标。

　　施工性：流动度、稳定性、凝结时间等。

　　核心原则：在满足目标干密度和强度的前提下，寻求经济性、耐久性和施工性的较佳平衡。

　　二、 配合比主要构成与材料选择

　　一个基础的配合比通常包括以下几个部分：

　　1. 胶凝材料

　　水泥：是强度的主要来源，通常采用 42.5级或52.5级普通硅酸盐水泥，用量占干物料总重的60%-80%。对于快硬早强要求，可采用硫铝酸盐水泥。

　　活性掺合料：粉煤灰(II级以上)、矿渣粉等。可部分替代水泥(掺量一般为20%-40%)，降低水化热和成本，改善浆体流动性，但过量会降低早期强度。

　　2. 发泡剂

　　动物蛋白型：泡沫稳定性和成品强度较好，但成本高，耐碱性和耐贮存性稍差。

　　植物蛋白型：综合性能较好，性价比较高，应用广。

　　合成表面活性剂型：发泡倍数高，成本低，但泡沫稳定性稍差，成品强度较低。

　　规范要求：发泡剂的稀释倍数、发泡倍数、1h沉降距和泌水量等指标应符合JGJ/T 341的规定。

　　3. 水

　　水胶比(水与胶凝材料的质量比)：是核心参数之一。通常范围在 0.45 ~ 0.70 之间。

　　水胶比过低：浆料过稠，泡沫不易混合均匀，流动性差，浇筑困难。

　　水胶比过高：浆料过稀，易出现泡沫上浮、浆体离析、收缩开裂，强度大幅下降。

　　关键：在保证可泵送、可摊铺流动度的前提下，尽量降低水胶比。

　　4. 可选外加剂

　　减水剂：在不增加用水量的情况下提高浆料流动性，有利于降低水胶比，提高强度。

　　早强剂：缩短凝结时间，提高早期强度，便于尽早养护和后续施工。

　　稳泡剂/增稠剂：提高浆体粘度和泡沫稳定性，防止塌模和泌水。

　　三、 配合比设计方法与步骤

　　发泡混凝土配合比设计通常是 “以密度定泡沫，以强度定胶材” 的逆向设计过程。以下是通用步骤：

　　步骤1：确定目标干密度(ρd)

　　根据设计要求(如A05级)确定目标干密度，例如500 kg/m³。

　　步骤2：计算总固料质量(Ms)

　　总固料(水泥+掺合料)质量是干密度的主体。可根据经验估算，例如，对于A05级，总固料质量约在350-420 kg/m³范围内。

　　步骤3：确定水胶比(W/B)和总用水量(Mw)

　　根据经验或试验，选取一个初步水胶比(如0.55)。则总用水量 Mw = Ms × (W/B)。

　　步骤4：计算泡沫引入空气的体积(Vf)——最关键的一步

　　湿密度(ρw) ≈ (Ms + Mw) / V_wet，但更关键的是通过泡沫来引入空气以达到目标干密度。

　　1立方米成品中，泡沫体积(Vf) ≈ 1 - (Ms/ρc + Mw/ρw) / 1.其中ρc为水泥密度(~3100 kg/m³)，ρw为水密度。简化理解：泡沫的体积约等于需要“挤占”掉的固体和水的体积之和。

　　实践中，通常根据目标湿密度，通过发泡机的流量计来控制泡沫的掺入体积。泡沫用量是控制密度的直接手段。

　　步骤5：确定胶凝材料组成

　　在总固料Ms中，确定水泥与粉煤灰等掺合料的比例。例如，水泥:粉煤灰 = 70:30.

　　步骤6：试配与调整

　　根据以上计算进行实验室试配，测试湿密度、流动度、凝结时间。浇筑试块，标准养护(温度20±2℃，湿度≥95%)28天后，测试干密度、抗压强度、导热系数。根据结果微调水胶比、泡沫用量或胶材比例。

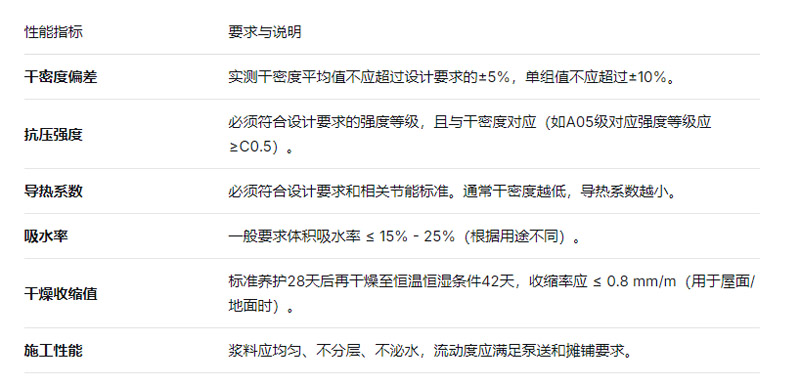

　　四、 规范中的关键性能要求(JGJ/T 341-2014摘要)

　　五、 常见经验参考范围(以1m³计)

　　A05级别(干密度≤500kg/m³，强度C0.5~C1.0)：

　　水泥：250-350 kg

　　粉煤灰：100-150 kg

　　水：200-280 kg(水胶比约0.55-0.65)

　　发泡剂：按生产商推荐，生成约 600-700 L 稳定泡沫。

　　A07级别(干密度≤700kg/m³，强度C2.0~C3.0)：

　　水泥：350-450 kg

　　粉煤灰：50-100 kg

　　水：200-250 kg(水胶比约0.50-0.55)

　　发泡剂：生成约 400-500 L 稳定泡沫。

　　重要提示：以上数据仅为经验参考范围，绝不能直接套用。必须根据具体原材料(特别是水泥和发泡剂品牌)、施工环境、设备条件进行实验室试配和验证，合格后方能用于正式工程。配合比设计的核心是“ 试验先行，动态控制”。
